تمباکو کی مشینری کاسٹنگ کی عام ساختی شکلیں کیا ہیں؟

تمباکو کی مشینری کاسٹنگ میں ناکامیاں-جیسے کریکنگ، ڈیفارمیشن، اور ضرورت سے زیادہ کمپن-اکثر مادی نقائص کی وجہ سے نہیں ہوتیں بلکہ ساختی ساخت کے غلط ڈیزائن کی وجہ سے ہوتی ہیں۔ کاسٹنگ کی ساختی شکل براہ راست اس کی سختی، بوجھ کی تقسیم، اور تیز-تیز رفتار پیداواری ماحول میں طویل مدتی استحکام کا تعین کرتی ہے۔

یہ مضمون تمباکو کی مشینری کاسٹنگ کی سب سے عام ساختی شکلوں کا خاکہ پیش کرتا ہے اور بتاتا ہے کہ کس طرح ہر ڈیزائن کارکردگی کو بہتر بناتا ہے، جس سے آپ کو مطلوبہ ایپلی کیشنز کے لیے صحیح حل منتخب کرنے میں مدد ملتی ہے۔



کاسٹنگ کی ساختی شکل اس بات کا تعین کرتی ہے کہ یہ متحرک بوجھ کے تحت کیسے برتاؤ کرتا ہے، نہ صرف اس کی بیرونی جیومیٹری۔ 300-1,000 پیک فی منٹ کی رفتار سے چلنے والی تیز رفتار سگریٹ پیکیجنگ مشینوں میں، کاسٹ اجزاء مسلسل وائبریشن، چکراتی تناؤ اور اثرات کے بوجھ کا شکار رہتے ہیں۔ ساختی کمزوریاں-جیسے کہ دیوار کی ناہموار موٹائی یا پسلیوں کی ناکافی حمایت-اکثر آپریشن کے دوران تھکاوٹ، خرابی، یا غلط ترتیب کا باعث بنتی ہے۔

عملی طور پر، ساختی ڈیزائن کارکردگی کے کئی اہم عوامل کو براہ راست متاثر کرتا ہے۔ مثال کے طور پر، گرے کاسٹ آئرن سے بنی ریب-مضبوط کاسٹنگ سختی اور نم کمپن کو بہتر بنانے کے لیے بڑے پیمانے پر استعمال ہوتی ہے، جو رولرس اور سیلنگ یونٹس کو متاثر کرنے والی گونج کے خطرے کو کم کرتی ہے۔

صحت سے متعلق ساختی ڈیزائن سے بھی گہرا تعلق ہے۔ مشینی چڑھنے والی سطحیں اور مستحکم حوالہ جیومیٹریز سخت رواداری کو برقرار رکھنے کے لیے ضروری ہیں-عام طور پر اہم اسمبلیوں میں ±0.03 ملی میٹر-کے اندر، متحرک اجزاء کے درمیان مستقل سیدھ کو یقینی بنانے کے لیے۔

اس کے علاوہ، تمباکو کی جدید مشینری کو تیزی سے ماڈیولر اور مربوط کاسٹنگ ڈیزائن کی ضرورت ہوتی ہے جو اسمبلی کو آسان بناتے ہیں اور مستقبل میں اپ گریڈ کی اجازت دیتے ہیں۔ مناسب ساختی شکل کا انتخاب نہ صرف وشوسنییتا کو بہتر بناتا ہے بلکہ دیکھ بھال کی فریکوئنسی کو بھی کم کرتا ہے اور پیداواری ماحول کا مطالبہ کرنے میں سروس کی زندگی کو بڑھاتا ہے۔

تمباکو کی مشینری کاسٹنگ کو عام طور پر کئی معیاری ساختی شکلوں میں ڈیزائن کیا جاتا ہے، ہر ایک مخصوص مکینیکل افعال اور آپریٹنگ حالات کے لیے موزوں ہے۔

مشین کے اڈے اور فریم

ہیوی-کاسٹنگ جو مشین کی بنیاد کا کام کرتی ہے۔ وہ عام طور پر گرے کاسٹ آئرن سے موٹی دیواروں اور پسلیوں-مضبوط ڈھانچے کے ساتھ بنائے جاتے ہیں تاکہ زیادہ سختی اور کمپن ڈیمپنگ کو یقینی بنایا جا سکے۔

عام استعمال: ہائی-اسپیڈ پیکیجنگ لائنوں میں مین مشین بیڈ۔

ساختی سپورٹ اور بریکٹ

درمیانے-سائز کے اجزاء جیسے L-شکل یا پسلی والے بریکٹ جو حرکت پذیر اسمبلیوں کو سپورٹ کرنے کے لیے بنائے گئے ہیں۔ ان حصوں میں اکثر تقویت یافتہ حصے اور درست بڑھتے ہوئے پوائنٹس ہوتے ہیں۔

عام استعمال: کنویئر سپورٹ، سینسر ماؤنٹ، اور ٹینشننگ اجزاء۔

گیئر ہاؤسنگ اور ٹرانسمیشن انکلوژرز

باکس-قسم یا بیلناکار ڈھانچے جو گیئرز، شافٹ اور بیرنگ کو بند کرنے کے لیے استعمال ہوتے ہیں۔ وہ سخت دیواروں، مستحکم بڑھتے ہوئے انٹرفیس، اور چکنا یا سیل کرنے کے انتظامات کے ساتھ ڈیزائن کیے گئے ہیں۔

عام استعمال: تمباکو کی مشینری میں گیئر باکس اور ڈرائیو سسٹم۔

گولے اور حفاظتی کور

اندرونی اجزاء جیسے موٹرز یا الیکٹرانک سسٹمز کی حفاظت کے لیے ڈیزائن کردہ پتلی-دیواروں والی کاسٹنگ۔ یہ ڈھانچے یکساں دیوار کی موٹائی اور ہلکے وزن کے ڈیزائن کو ترجیح دیتے ہیں۔

عام استعمال: سازوسامان کا احاطہ اور حفاظتی انکلوژرز۔

کنویئر فریم اور گائیڈ سٹرکچرز

لمبا یا چینل کی شکل کا ڈھانچہ- جو مصنوعات کی نقل و حرکت کی رہنمائی کرتا ہے۔ یہ اجزاء سختی اور ہموار سطح کے تعامل کے لیے بنائے گئے ہیں۔

عام استعمال: کنویئر سسٹمز اور پروڈکٹ ہینڈلنگ لائنز۔

یہ ساختی شکلیں اپنی مرضی کے مطابق ڈیزائن کی بنیاد کے طور پر بڑے پیمانے پر استعمال ہوتی ہیں۔ عملی طور پر، OEM کاسٹنگ کو اکثر بوجھ کے حالات، مشین کی ترتیب، اور درستگی کے تقاضوں کی بنیاد پر مزید بہتر بنایا جاتا ہے۔

مختلف معدنیات سے متعلق ڈھانچے کی کارکردگی کو تقویت دینے میں مواد کا انتخاب ایک اہم کردار ادا کرتا ہے۔

گرے کاسٹ آئرن اپنی بہترین کمپن ڈیمپنگ اور مشینی قابلیت کی وجہ سے مشین کے اڈوں اور فریموں کے لیے بڑے پیمانے پر استعمال ہوتا ہے، جو اسے بڑے، پسلیوں والے ڈھانچے کے لیے موزوں بناتا ہے جنہیں مسلسل آپریشن کے تحت استحکام کی ضرورت ہوتی ہے۔

کانسی کے مرکب، جیسے فاسفر کانسی یا ایلومینیم کانسی، عام طور پر جھاڑیوں پر لاگو ہوتے ہیں اور ہاؤسنگ کے اندر سطحوں کو پہنتے ہیں، جہاں کم رگڑ اور اچھی لباس مزاحمت ضروری ہے۔

ڈکٹائل آئرن کو اکثر ساختی سپورٹ اور بریکٹ کے لیے منتخب کیا جاتا ہے جو کاسٹنگ کی لچک کو برقرار رکھتے ہوئے زیادہ طاقت اور اثر مزاحمت کی ضرورت ہوتی ہے۔

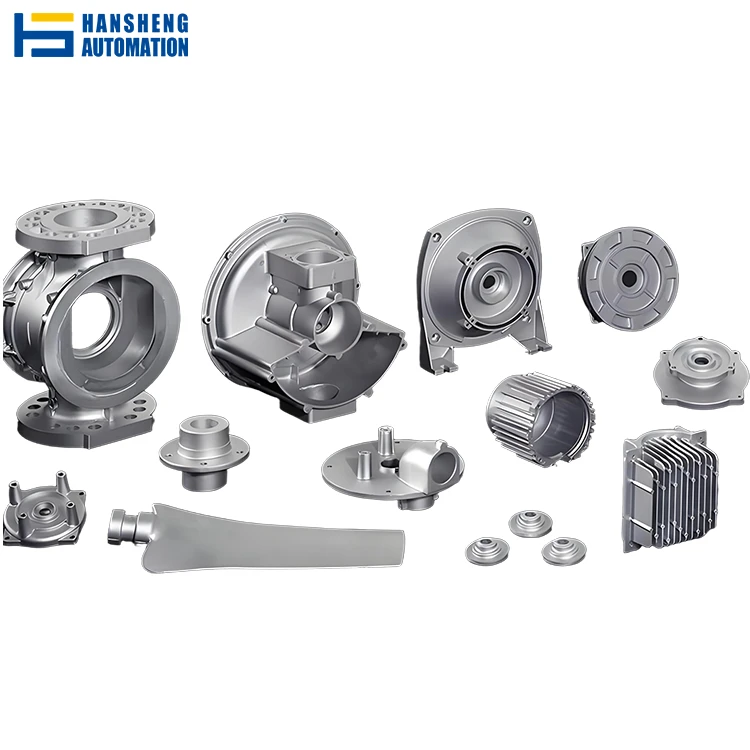

ایلومینیم کے مرکب بنیادی طور پر ہلکے وزن کے خولوں اور کوروں میں استعمال ہوتے ہیں، جہاں بڑے پیمانے پر کم کرنے سے مشین کی مجموعی کارکردگی اور متحرک ردعمل کو بہتر بنانے میں مدد ملتی ہے۔

عمل کے لحاظ سے، معدنیات سے متعلق طریقوں جیسے ریت کاسٹنگ، کھوئے ہوئے فوم کاسٹنگ، اور کشش ثقل کاسٹنگ کا انتخاب حصہ جیومیٹری اور حجم کی ضروریات کی بنیاد پر کیا جاتا ہے۔ یہ عمل جہتی کنٹرول کو برقرار رکھتے ہوئے مشینی تقاضوں کو کم کرتے ہوئے، قریب-نیٹ-شکل کی پیداوار کو فعال کرتے ہیں۔

کامیابتمباکو مشینری کاسٹنگ حصوںسخت ڈیزائن کے اصولوں پر عمل کریں:

1.یکساں دیوار کی موٹائی: سکڑنے کے نقائص اور وارپنگ کو روکتا ہے۔

2.Fillets اور Radii: تناؤ کے ارتکاز کو کم کرنے کے لیے کم از کم 3–6 ملی میٹر۔

3.ڈرافٹ اینگلز: ریت کاسٹنگ میں صاف سڑنا کی رہائی کے لیے 1-2 ڈگری۔

4.ریبنگ اور باسز: غیر ضروری وزن میں اضافہ کیے بغیر اسٹریٹجک کمک۔

5.نقلی ڈیزائن-: محدود عنصر کا تجزیہ (FEA) پہلی بار ڈالنے سے پہلے کارکردگی کی پیش گوئی کرتا ہے، جس سے نقائص کو 40% کم کیا جاتا ہے۔

یہ تحفظات ہر چیز کو یقینی بناتے ہیں۔سگریٹ مشینوں میں استعمال ہونے والا کاسٹنگ حصہISO معیارات پر پورا اترتا ہے اور 24/7 ماحول میں بے عیب کارکردگی کا مظاہرہ کرتا ہے۔



Hansheng Automation گھر میں کاسٹنگ اور درست مشینی صلاحیتوں کو ملا کر تیز-تمباکو کی مشینری کے لیے قابل اعتماد کاسٹنگ حل فراہم کرنے پر توجہ مرکوز کرتا ہے۔ کمپنی سخت جہتی کنٹرول کو برقرار رکھتے ہوئے-بڑے مشینی اڈوں سے لے کر پیچیدہ ساختی بریکٹ تک- اجزاء کی ایک وسیع رینج تیار کرتی ہے، خاص طور پر اہم انٹرفیس کے لیے ±0.03 ملی میٹر کے اندر۔

اس کی مینوفیکچرنگ کی صلاحیتیں متعدد معدنیات سے متعلق عمل کا احاطہ کرتی ہیں، بشمول ریت کاسٹنگ، کھوئے ہوئے فوم کاسٹنگ، اور کشش ثقل کاسٹنگ، مخصوص درخواست کی ضروریات پر مبنی مواد کے انتخاب اور ساختی ڈیزائن میں لچک کی اجازت دیتی ہے۔

عملی ایپلی کیشنز میں، مناسب طریقے سے ڈیزائن کیا گیا اور مشینی کاسٹنگ ڈھانچہ سیدھ کی درستگی کو بہتر بنانے، وائبریشن-متعلقہ لباس کو کم کرنے، اور مسلسل پیداواری ماحول میں سروس کے وقفوں کو بڑھانے میں مدد کرتا ہے۔
