ہم آئی ایس او کلاس 5 گیئر کی درستگی (ماڈیول 0.1 - 5.0) کو یقینی بنانے کے لئے جاپانی کاشیفوجی کے پی ایس 30 گیئر اسکائونگ مشین کا فائدہ اٹھاتے ہیں۔ Seibu M50B تار - کاٹنے والی مشینیں اور ملٹی - محور مشینی مراکز (2100x1060 تک) الٹرا {- آئینہ ختم (± 0.002 ملی میٹر) حاصل کریں۔ بڑے - اسکیل معدنیات سے متعلق سامان 3800x1500x1200 تک مشینی طول و عرض کی حمایت کرتا ہے (± 0.03 ملی میٹر کی مفت رواداری کے ساتھ)۔ اس فاؤنڈیشن کی بنیاد پر ، ہم بنیادی مصنوعات جیسے CAM انڈیکسرز (± 15 آرک سیکنڈ کے لئے حسب ضرورت) ، کھوکھلی روٹری ٹیبلز (10 آرک سیکنڈ سے کم یا اس کے برابر کے مطابق) ، سیاروں کو کم کرنے والے (P0 1 آرک منٹ سے کم یا اس کے برابر) ، اور تناؤ کی لہر کی گیئرنگ (5 آر سی سیکنڈ سے کم یا اس کے برابر)۔ یہ مصنوعات سازوسامان مینوفیکچررز ، اختتامی صارف کی فیکٹریوں ، اور تمباکو پیکیجنگ اور پروسیسنگ آلات کے لئے مستحکم اور قابل اعتماد صحت سے متعلق ٹرانسمیشن حل فراہم کرتی ہیں۔

ہنشینگ کے ہارمونک گیئر ریڈوسر کے زیادہ تر دانت مسلسل میسڈ ہوتے ہیں ، اس کے عرف کو اسٹرین ویو گیئرنگ بھی کہا جاتا ہے ، جس میں دو میشنگ زون 180 ڈگری کے علاوہ ہیں۔ اس کا مطلب یہ ہے کہ گھماؤ درستگی پر پچ کی غلطیوں اور جمع شدہ پچ کی غلطیوں کے اثرات منسوخ کردیئے گئے ہیں ، اس طرح اعلی مقام اور گھماؤ درستگی کو یقینی بناتے ہیں۔

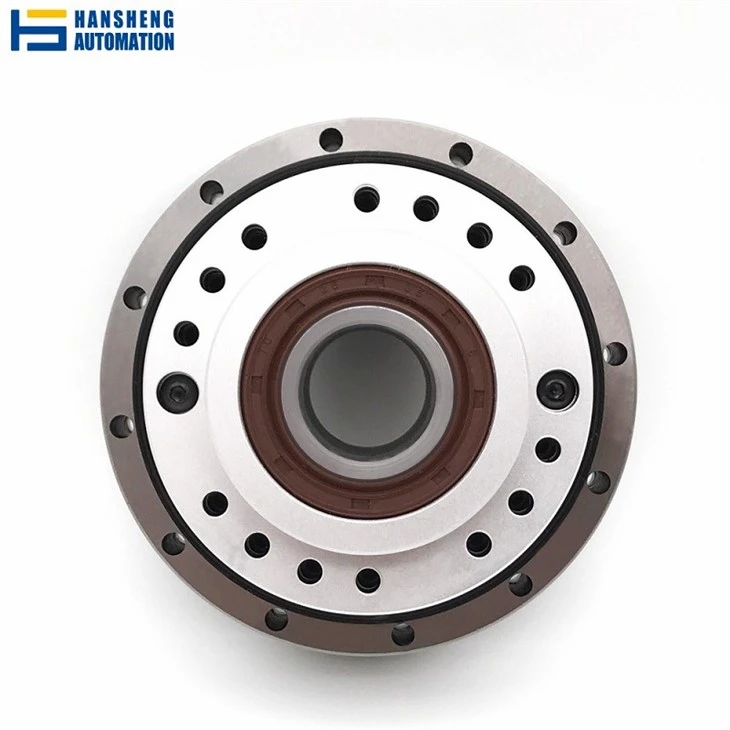

ہینشینگ کے ذریعہ پیش کردہ چار قسم کی ہارمونک ریڈوسر ایس ایچ ایف سیریز ہیں ، پہلا ایک ایڈجسٹ قسم (SHF - i) تک ہے ، دوسرا کھوکھلی قسم ہے (SHF - II) ، تیسرا ایک مربوط قسم (SHF - III) ہے۔ آخری ایک شافٹ - ان پٹ کی قسم (SHF - IV) ہے ، جو صارفین کی مختلف ضروریات اور درخواستوں کو پورا کرسکتا ہے۔ تکلا ایڈجسٹ قسم (SHF - i) کومپیکٹینس ، اعلی ٹارک صلاحیت ، اور اعلی سختی کی طرف سے خصوصیات ہے ، اور ویوفارم جنریٹر خود بخود استعمال میں آسانی کے ل the تکلا کو ایڈجسٹ کرتا ہے۔ کھوکھلی قسم (SHF - II) کمپیکٹینس ، اعلی ٹارک صلاحیت ، سختی ، اور ایک بڑی - قطر کے مرکزی افتتاحی ڈھانچے کی طرف سے خصوصیات ہے۔ مربوط قسم (SHF - III) کومپیکٹ ڈیزائن ، اعلی ٹارک صلاحیت ، اعلی سختی ، اور لہر جنریٹر طیارے کے انضمام کی قسم کی خصوصیات ہے۔ شافٹ ان پٹ کی قسم (SHF - IV) کومپیکٹ ڈیزائن ، اعلی ٹارک صلاحیت ، اعلی سختی ، اور سماکشی ان پٹ اور آؤٹ پٹ کی طرف سے خصوصیات ہے۔

SHF - i spindle ایڈجسٹ قسم	یاد	ان پٹ 2000 آر/منٹ (این ایم) میں ٹارک کی درجہ بندی کی گئی	جب اسٹاپ اسٹاپ (NM)	اوسط لوڈنگ ٹارک (NM) کی زیادہ سے زیادہ قیمت	فوری قابل اجازت میکس ٹارک (این ایم)	قابل ترین اعلی ترین ان پٹ اسپیڈ (r/منٹ)	قابل اوسط ان پٹ اسپیڈ (r/منٹ)	بیکلاش آرک سیکنڈ	زندگی کا وقت ڈیزائن کریں
Shf-14-i	30	3.8	8.6	7.8	16	8000	3500	20 سے کم یا اس کے برابر	10000
	50	5.1	17	6.6	33			20 سے کم یا اس کے برابر	10000
	80	7.4	22	10.5	45			10 سے کم یا اس کے برابر	15000
	100	7.4	27	10.5	51			10 سے کم یا اس کے برابر	15000
Shf-17-i	30	8.4	15.2	11.5	29	7000	3500	20 سے کم یا اس کے برابر	10000
	50	15.2	32	25	66			20 سے کم یا اس کے برابر	10000
	80	21	41	26	83			10 سے کم یا اس کے برابر	15000
	100	23	52	38	108			10 سے کم یا اس کے برابر	10000
SHF-20-i	30	14	26	19	48	6000	3500	20 سے کم یا اس کے برابر	10000
	50	24	53	32	93			20 سے کم یا اس کے برابر	10000
	80	32	70	45	121			10 سے کم یا اس کے برابر	15000
	100	38	78	47	140			10 سے کم یا اس کے برابر	15000
	120	38	83	47	140			10 سے کم یا اس کے برابر	15000
Shf-25-i	30	26	48	36	90	5500	3500	20 سے کم یا اس کے برابر	10000
	50	37	93	52	177			20 سے کم یا اس کے برابر	10000
	80	60	130	83	242			10 سے کم یا اس کے برابر	15000
	100	64	149	103	270			10 سے کم یا اس کے برابر	15000
	120	64	159	103	289			10 سے کم یا اس کے برابر	15000
	160	64	167	103	298			10 سے کم یا اس کے برابر	15000
SHF-32-i	50	72	205	103	363	4500	3500	20 سے کم یا اس کے برابر	10000
	80	112	289	159	540			10 سے کم یا اس کے برابر	15000
	100	130	325	208	635			10 سے کم یا اس کے برابر	15000
	120	130	335	205	652			10 سے کم یا اس کے برابر	15000

SHF - II کھوکھلی قسم	یاد	ان پٹ 2000 آر/منٹ (این ایم) میں ٹارک کی درجہ بندی کی گئی	جب اسٹاپ اسٹاپ (NM)	اوسط لوڈنگ ٹارک (NM) کی زیادہ سے زیادہ قیمت	فوری قابل اجازت میکس ٹارک (این ایم)	قابل ترین اعلی ترین ان پٹ اسپیڈ (r/منٹ)	قابل اوسط ان پٹ اسپیڈ (r/منٹ)	بیکلاش آرک سیکنڈ	زندگی کا وقت ڈیزائن کریں
SHF-14-II	30	3.8	8.6	7.8	16	8000	3500	20 سے کم یا اس کے برابر	10000
	50	5.1	17	6.6	33			20 سے کم یا اس کے برابر	10000
	80	7.4	22	10.5	45			10 سے کم یا اس کے برابر	15000
	100	7.4	27	10.5	51			10 سے کم یا اس کے برابر	15000
SHF-17-II	30	8.4	15.2	11.5	29	7000	3500	20 سے کم یا اس کے برابر	10000
	50	15.2	32	25	66			20 سے کم یا اس کے برابر	10000
	80	21	41	26	83			10 سے کم یا اس کے برابر	15000
	100	23	52	38	108			10 سے کم یا اس کے برابر	10000
SHF-20-II	30	14	26	19	48	6000	3500	20 سے کم یا اس کے برابر	10000
	50	24	53	32	93			20 سے کم یا اس کے برابر	10000
	80	32	70	45	121			10 سے کم یا اس کے برابر	15000
	100	38	78	47	140			10 سے کم یا اس کے برابر	15000
	120	38	83	47	140			10 سے کم یا اس کے برابر	15000
SHF-25-II	30	26	48	36	90	5500	3500	20 سے کم یا اس کے برابر	10000
	50	37	93	52	177			20 سے کم یا اس کے برابر	10000
	80	60	130	83	242			10 سے کم یا اس کے برابر	15000
	100	64	149	103	270			10 سے کم یا اس کے برابر	15000
	120	64	159	103	289			10 سے کم یا اس کے برابر	15000
	160	64	167	103	298			10 سے کم یا اس کے برابر	15000
SHF-32-II	50	72	205	103	363	4500	3500	20 سے کم یا اس کے برابر	10000
	80	112	289	159	540			10 سے کم یا اس کے برابر	15000
	100	130	325	208	635			10 سے کم یا اس کے برابر	15000
	120	130	335	205	652			10 سے کم یا اس کے برابر	15000

SHF - III انٹیگریٹڈ قسم	یاد	ان پٹ 2000 آر/منٹ (این ایم) میں ٹارک کی درجہ بندی کی گئی	جب اسٹاپ اسٹاپ (NM)	اوسط لوڈنگ ٹارک (NM) کی زیادہ سے زیادہ قیمت	فوری قابل اجازت میکس ٹارک (این ایم)	قابل ترین اعلی ترین ان پٹ اسپیڈ (r/منٹ)	قابل اوسط ان پٹ اسپیڈ (r/منٹ)	بیکلاش آرک سیکنڈ	زندگی کا وقت ڈیزائن کریں
SHF-14-III	30	3.8	8.6	7.8	16	8000	3500	20 سے کم یا اس کے برابر	10000
	50	5.1	17	6.6	33			20 سے کم یا اس کے برابر	10000
	80	7.4	22	10.5	45			10 سے کم یا اس کے برابر	15000
	100	7.4	27	10.5	51			10 سے کم یا اس کے برابر	15000
SHF-17-III	30	8.4	15.2	11.5	29	7000	3500	20 سے کم یا اس کے برابر	10000
	50	15.2	32	25	66			20 سے کم یا اس کے برابر	10000
	80	21	41	26	83			10 سے کم یا اس کے برابر	15000
	100	23	52	38	108			10 سے کم یا اس کے برابر	10000
SHF-20-III	30	14	26	19	48	6000	3500	20 سے کم یا اس کے برابر	10000
	50	24	53	32	93			20 سے کم یا اس کے برابر	10000
	80	32	70	45	121			10 سے کم یا اس کے برابر	15000
	100	38	78	47	140			10 سے کم یا اس کے برابر	15000
	120	38	83	47	140			10 سے کم یا اس کے برابر	15000
SHF-25-III	30	26	48	36	90	5500	3500	20 سے کم یا اس کے برابر	10000
	50	37	93	52	177			20 سے کم یا اس کے برابر	10000
	80	60	130	83	242			10 سے کم یا اس کے برابر	15000
	100	64	149	103	270			10 سے کم یا اس کے برابر	15000
	120	64	159	103	289			10 سے کم یا اس کے برابر	15000
	160	64	167	103	298			10 سے کم یا اس کے برابر	15000
SHF-32-III	50	72	205	103	363	4500	3500	20 سے کم یا اس کے برابر	10000
	80	112	289	159	540			10 سے کم یا اس کے برابر	15000
	100	130	325	208	635			10 سے کم یا اس کے برابر	15000
	120	130	335	205	652			10 سے کم یا اس کے برابر	15000

SHF - IV شافٹ ان پٹ کی قسم	یاد	ان پٹ 2000 آر/منٹ (این ایم) میں ٹارک کی درجہ بندی کی گئی	جب اسٹاپ اسٹاپ (NM)	اوسط لوڈنگ ٹارک (NM) کی زیادہ سے زیادہ قیمت	فوری قابل اجازت میکس ٹارک (این ایم)	قابل ترین اعلی ترین ان پٹ اسپیڈ (r/منٹ)	قابل اوسط ان پٹ اسپیڈ (r/منٹ)	بیکلاش آرک سیکنڈ	زندگی کا وقت ڈیزائن کریں
SHF-14-IV	30	3.8	8.6	7.8	16	8000	3500	20 سے کم یا اس کے برابر	10000
	50	5.1	17	6.6	33			20 سے کم یا اس کے برابر	10000
	80	7.4	22	10.5	45			10 سے کم یا اس کے برابر	15000
	100	7.4	27	10.5	51			10 سے کم یا اس کے برابر	15000
SHF-17-IV	30	8.4	15.2	11.5	29	7000	3500	20 سے کم یا اس کے برابر	10000
	50	15.2	32	25	66			20 سے کم یا اس کے برابر	10000
	80	21	41	26	83			10 سے کم یا اس کے برابر	15000
	100	23	52	38	108			10 سے کم یا اس کے برابر	10000
SHF-20-IV	30	14	26	19	48	6000	3500	20 سے کم یا اس کے برابر	10000
	50	24	53	32	93			20 سے کم یا اس کے برابر	10000
	80	32	70	45	121			10 سے کم یا اس کے برابر	15000
	100	38	78	47	140			10 سے کم یا اس کے برابر	15000
	120	38	83	47	140			10 سے کم یا اس کے برابر	15000
SHF-25-IV	30	26	48	36	90	5500	3500	20 سے کم یا اس کے برابر	10000
	50	37	93	52	177			20 سے کم یا اس کے برابر	10000
	80	60	130	83	242			10 سے کم یا اس کے برابر	15000
	100	64	149	103	270			10 سے کم یا اس کے برابر	15000
	120	64	159	103	289			10 سے کم یا اس کے برابر	15000
	160	64	167	103	298			10 سے کم یا اس کے برابر	15000
SHF-32-IV	50	72	205	103	363	4500	3500	20 سے کم یا اس کے برابر	10000
	80	112	289	159	540			10 سے کم یا اس کے برابر	15000
	100	130	325	208	635			10 سے کم یا اس کے برابر	15000
	120	130	335	205	652			10 سے کم یا اس کے برابر	15000

س: تناؤ کی لہر کمائی کیا ہے؟

A: تناؤ کی لہر کی گیئرنگ ایک اعلی - صحت سے متعلق کمی کا گیئر باکس ہے جو اعلی - صحت سے متعلق گردش کو قابل بناتا ہے ، اور اس کا سب سے بڑا فائدہ یہ ہے کہ یہ اعلی ٹارک آؤٹ پٹ کو قابل بناتا ہے۔ گیئر باکس بنیادی طور پر ایک آسکیلیٹر اور لچکدار گیئر پر مشتمل ہوتا ہے ، اور ان کا تعامل اعلی - صحت سے متعلق تحریک کو قابل بناتا ہے۔

س: تناؤ کی لہر کم گیئرنگ کس طرح کام کرتی ہے؟

A: لچکدار گیئر کو منتقل کرنے کے لئے آسکیلیٹر کو گھوماتے ہوئے تناؤ کی لہر کمرنگ کام کرتی ہے۔ لچکدار گیئرز اندرونی دانتوں کے ذریعہ لے جاتے ہیں ، جو آسکیلیٹر کے اندر اسٹیل بال بیرنگ سے جڑے ہوتے ہیں۔ جیسے جیسے آسکیلیٹر گھومتا ہے ، لچکدار گیئر کے دانت کمپریسڈ ہوتے ہیں اور کچھ اخترتی ہوتی ہے ، جس کی وجہ سے آؤٹ پٹ شافٹ ان پٹ شافٹ سے مختلف گردش کی رفتار رکھتا ہے۔

س: گیئر باکسز کی دیگر اقسام پر تناؤ کی لہر کے فوائد کیا ہیں؟

A: تناؤ کی لہر کی گیئرنگ میں گیئر باکسز کی دیگر اقسام کے مقابلے میں اعلی آؤٹ پٹ ٹارک اور درستگی ہوتی ہے۔ اس کے آؤٹ پٹ گیئرز کی بہتر بوجھ شیئرنگ کی صلاحیت اور بہت کم ریورس موشن غلطیوں کو حاصل کرنے کی صلاحیت اسے اعلی گھماؤ درستگی کی ضرورت والی ایپلی کیشنز کے لئے مثالی بناتی ہے۔
